مائیکرو سوئچ 5a 125 250v

مائیکرو سوئچ 5a 125 250vایک چھوٹا اسنیپ ایکشن سوئچ ہے جو 125 v AC اور 250 v AC کے ساتھ مخصوص آپریٹنگ حدود میں زیادہ سے زیادہ 5a تک برقی سرکٹس کو آن اور آف کرنے کے لیے استعمال ہوتا ہے۔ یہ عام طور پر الیکٹرانک آلات، کنٹرول سسٹم، وینڈنگ مشینوں، دفتری سامان، دروازے اور کور، آلات وغیرہ میں استعمال ہوتا ہے۔

تصدیق کریں کہ موجودہ درجہ بندی کے علاوہ، لوڈ کی قسم، ایکچیویٹر کی قسم، قوت، ٹرمینلز کی ترتیب، طول و عرض، اور ماحولیاتی حالات اس استعمال کے لیے موزوں ہیں جس کا آپ اجزاء کے لیے منصوبہ بنا رہے ہیں۔

5A 125/250VAC کا کیا مطلب ہے؟

عہدہ "5A 125/250VAC" عام طور پر اس بات کی نشاندہی کرتا ہے کہ سوئچ 125 وولٹ AC یا 250 وولٹ AC کے وولٹیج پر زیادہ سے زیادہ 5 amps کا انتظام کر سکتا ہے اگر مینوفیکچرر کی طرف سے تجویز کردہ مناسب بوجھ کے ساتھ استعمال کیا جائے۔
یہ تصریح عام طور پر مزاحمتی بوجھ پر لاگو ہوتی ہے۔

موٹرز، سولینائڈز، کمپریسرز، لیمپ، ٹرانسفارمرز، اور الیکٹرانک پاور سپلائی یونٹس جیسے آلات کو تیز رفتار کرنٹ یا برقی آرکنگ کا سامنا کرنا پڑ سکتا ہے۔ ایسی صورتوں میں مختلف لوڈ ریٹنگ والے آلات یا مناسب دبانے والے آلے کا اطلاق ضروری ہو سکتا ہے۔

یہ AC درجہ بندی کی نمائندگی کرتا ہے۔ تاہم، یہ اس بات کی ضمانت نہیں دیتا ہے کہ سوئچ کو 125VDC یا 250VDC پر استعمال کے لیے منظور کیا گیا ہے۔ آگے بڑھنے سے پہلے ہمیشہ تفویض کردہ ڈیٹا شیٹ میں الگ ڈی سی ریٹنگ تلاش کریں۔

مائیکرو سوئچ کیسے کام کرتا ہے؟

ایک مائیکرو سوئچ اسنیپ ایکشن میکانزم کا استعمال کرتا ہے۔ جس لمحے ایکچیویٹر صحیح جگہ پر پہنچتا ہے، اندرونی چشمہ تیزی سے رابطے کی حالت کو تبدیل کرتا ہے۔ لہذا، یہ اس کی کم سے کم حرکت اور مسلسل آپریٹنگ پوائنٹ کے باوجود سوئچ کی بہترین وشوسنییتا کی اجازت دیتا ہے۔

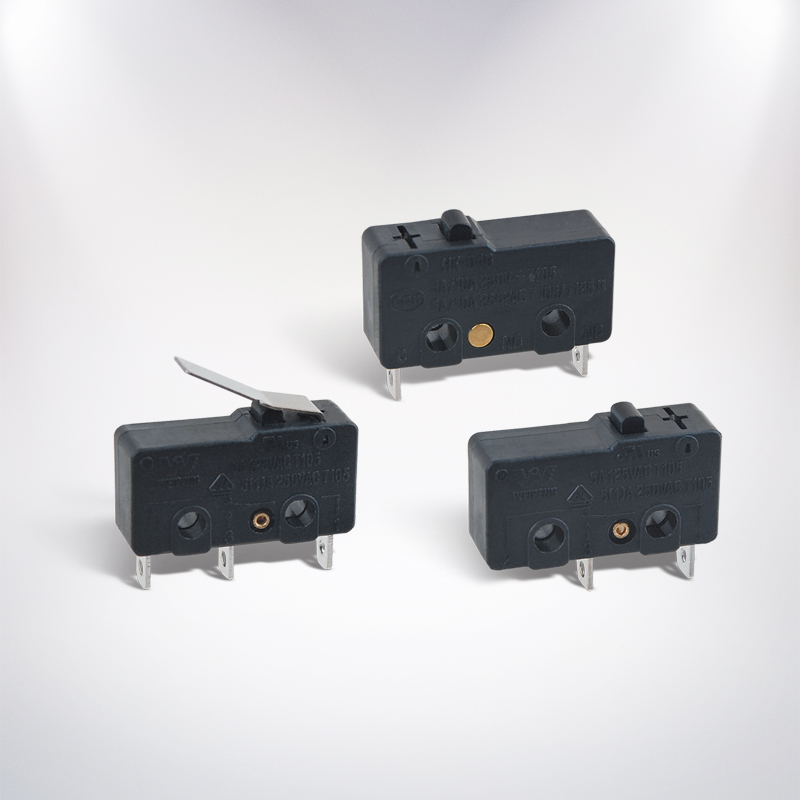

ایکچیوٹرز کی عام اقسام میں پلنجر، ہینگ لیور، رولر لیور، اور مصنوعی رولر شامل ہیں۔ ایکچیویٹر کی مناسب قسم کا انتخاب دستیاب جگہ، حرکت کی سمت، اور عمل کے لیے درکار قوت اور فاصلے کی بنیاد پر کیا جاتا ہے۔

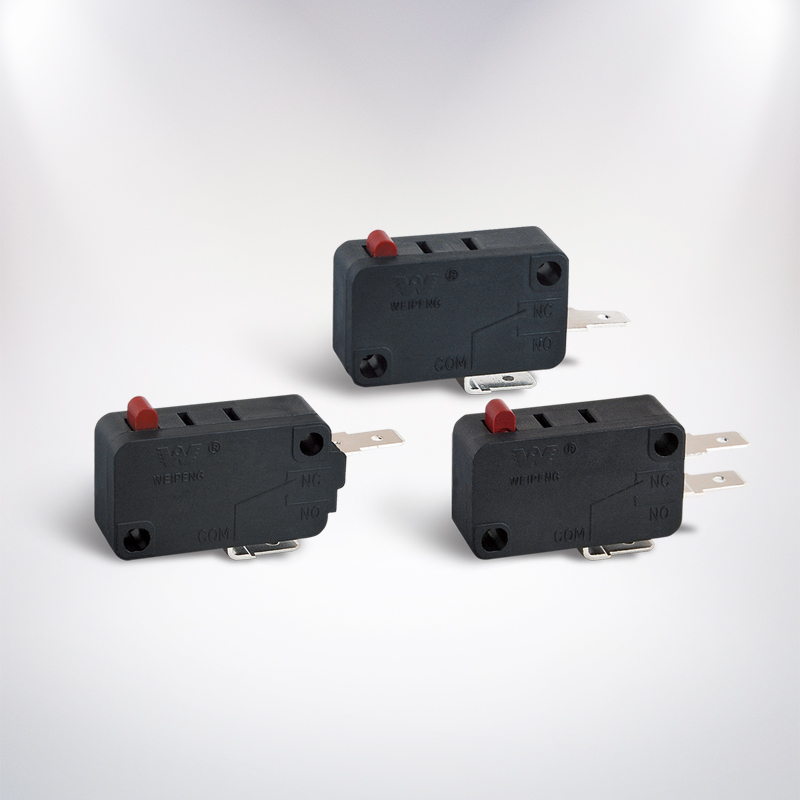

SPDT ٹرمینل کنفیگریشن

کئی 5A ماڈل SPDT موڈ (سنگل پول ڈبل تھرو) میں کام کرتے ہیں۔ SPDT میں عام ٹرمینلز COM، NC، اور NO ہیں۔

جب سرکٹ ایکچیویٹر کے دبانے سے چالو ہو جائے تو NO کے ساتھ مل کر COM لگائیں۔ دوسری طرف، COM کو NC کے ساتھ مل کر استعمال کریں جب سرکٹ کو اسٹینڈ بائی حالت میں بند رہنا چاہیے، اور ایکچیویٹر کے لگنے پر کھل جاتا ہے۔ وائرنگ کے عمل سے پہلے اصل سوئچ پر لیبلنگ کی تصدیق کرنا یقینی بنائیں۔

حساس مائیکرو سوئچ کیا ہے؟

ایک مائیکرو سوئچ جو کہ حساس ہے کافی کم طاقت کے ساتھ کام کرتا ہے۔ یہ مفید ہے جب بھی سوئچ کو ہلکے دروازے، پلاسٹک ٹیب، چھوٹے میکانزم، یا محدود نقل و حرکت کی مدد سے فعال کیا جاتا ہے۔

حساسیت کا تعین موجودہ درجہ بندی سے زیادہ سے ہوتا ہے۔ مندرجہ ذیل وضاحتیں چیک کریں:

• آپریٹنگ فورس اور ریلیز فورس
• سفر سے پہلے اور اوور ٹریول
• آپریٹنگ پوزیشن
• ایکچیویٹر کی قسم اور لمبائی
• مکینیکل اور برقی زندگی

رولر لیور کا استعمال بیرونی نظام سے درکار کوشش کو کم کر سکتا ہے۔ تاہم، غلط صف بندی پس منظر کے دباؤ اور ابتدائی ناکامی کا باعث بن سکتی ہے۔ اسے مناسب طریقے سے کام کرنا چاہیے، اس کی اوور ٹریول تفصیلات سے تجاوز کیے بغیر کام کرنا چاہیے۔

5A، 10A، 16A، اور 21A مائیکرو سوئچز

مائیکرو سوئچز موجودہ ریٹنگز کے مختلف ورژن میں تیار کیے جاتے ہیں، یعنی 5A، 10A، 16A، اور 21A۔ اعلی موجودہ درجہ بندی ضروری نہیں کہ صحیح انتخاب ہو۔ یہ سب سے اہم ہے کہ سوئچ کو ایپلیکیشن وولٹیج، لوڈ کی قسم، پیمائش، ٹرمینل کی قسم اور معیارات کے مطابق رکھنا چاہیے۔

جب آپ 125V اور 250V دونوں پر 5A کی درجہ بندی والے مائیکرو سوئچ کو 10A، 16A، اور 21A پر درجہ بندی والے دوسرے ماڈلز کے ساتھ دیکھ رہے ہیں تو آپ کو صرف درجہ بندی کو دیکھنے کے بجائے تمام خصوصیات کا موازنہ کرنا چاہیے۔ اعلی درجہ بندی والا سوئچ ڈیزائن کی خصوصیات میں کم درجہ بندی والے ماڈلز سے مختلف ہو سکتا ہے جیسے کہ بڑھتے ہوئے سوراخ، ایکچیویٹر ٹریول، ٹرمینل پوزیشن اور رابطے کے طول و عرض۔

لوڈ اور سیفٹی کے تحفظات

لوڈ کو جوڑنے سے پہلے، نہ صرف نارمل کرنٹ بلکہ انرش یا اسٹارٹ اپ کرنٹ کو بھی پہچاننا ضروری ہے۔ مزاحمتی بوجھ عام طور پر انڈکٹیو یا کیپسیٹیو بوجھ کے مقابلے میں بہت آسان ہوتے ہیں۔ موٹرز اور سولینائڈز چنگاریاں پیدا کر سکتے ہیں جو رابطوں کو نقصان پہنچا سکتے ہیں حالانکہ عام کرنٹ 5 A سے کم ہے۔

اہم ایپلی کیشنز میں، مناسب موصلیت، اوورلوڈ تحفظ، میکانی تحفظ اور دیوار کا استعمال کیا جانا چاہئے. سوئچ کی مناسب تنصیب عام طور پر کی جانی چاہئے تاکہ یہ کنڈکٹنگ تار کو توڑ دے جیسا کہ آلات کے ڈیزائن اور مقامی برقی ضوابط کے ذریعہ بیان کیا گیا ہے۔

اس سلسلے میں انسٹالیشن یا ٹیسٹنگ کے کام سے پہلے مینز کی سپلائی منقطع کر دیں۔ مین وولٹیج کی وائرنگ کو یا تو مکمل کیا جانا چاہیے یا کسی مستند پیشہ ور سے معائنہ کرانا چاہیے۔

ماؤنٹنگ اور انسٹالیشن ٹپس

آرڈر کرنے سے پہلے ہمیشہ جسم کے طول و عرض، بڑھتے ہوئے سوراخ کی جگہ، ایکچیویٹر کی اونچائی، ٹرمینل کی قسم اور آپریٹنگ پوزیشن کو چیک کریں۔ ایک جیسے نظر آنے والے سوئچز ضروری نہیں کہ قابل تبادلہ ہوں۔

ایکچیویٹر کو صحیح سمت میں دبانا ہوگا اور اسے سخت مکینیکل اسٹاپ کے طور پر استعمال نہیں کرنا چاہیے جب تک کہ مینوفیکچرر کی طرف سے دوسری صورت میں اشارہ نہ کیا جائے۔ ضرورت سے زیادہ اثر، سائیڈ پریشر، نمی، نمی اور کمپن سے بچنا چاہیے۔

عام طور پر استعمال ہونے والے ٹرمینلز کی مختلف قسمیں ہیں؛ ان میں سولڈر ٹرمینلز، کوئیک کنیکٹ ٹیبز، پی سی بی پن اور وائر ٹرمینلز شامل ہیں۔ استعمال شدہ اسمبلی تکنیک اور جگہ کی دستیابی کی بنیاد پر سٹائل کا انتخاب کیا جا سکتا ہے۔

صحیح ماڈل کا انتخاب کیسے کریں۔

خریداری سے پہلے یہ چیک لسٹ استعمال کریں:

• AC یا DC وولٹیج اور اصل لوڈ کرنٹ کی تصدیق کریں۔
• اس بات کی نشاندہی کریں کہ آیا بوجھ مزاحمتی، آمادہ کرنے والا، capacitive، موٹر، ​​یا چراغ ہے۔
• سرکٹ کے مطابق SPDT، SPST-NO، یا SPST-NC منتخب کریں۔
• مطلوبہ آپریٹنگ فورس اور ایکچیویٹر اسٹائل کا انتخاب کریں۔
• بڑھتے ہوئے طول و عرض اور ٹرمینل پوزیشنوں کا موازنہ کریں۔
• آپریٹنگ درجہ حرارت، سگ ماہی، برقی زندگی، اور منظوریوں کو چیک کریں۔
• صحیح حصہ نمبر کے لیے سرکاری ڈیٹا شیٹ کی درخواست کریں۔

اکثر پوچھے گئے سوالات: حساس مائیکرو سوئچ SPDT 5A 125/250VAC

ایک حساس مائکرو سوئچ SPDT 5A 125/250VAC کیا ہے؟

سوئچ ایک کم قوت اور اسنیپ ایکشن ڈیوائس ہے جس میں عام ٹرمینل اور دوہری آؤٹ پٹس ہیں۔ اس کی زیادہ سے زیادہ موجودہ درجہ بندی 5A ہے جب کنٹرول شدہ حالات میں کام کیا جاتا ہے۔

کیا میں اسے 250VDC کے لیے استعمال کر سکتا ہوں؟

نہیں، جبکہ 125/250 VAC کا نشان AC کی درجہ بندی کی نمائندگی کرتا ہے، یہ DC وولٹیج کی درجہ بندی نہیں کرتا ہے۔ ہمیشہ DC وولٹیج اور موجودہ درجہ بندی کے ساتھ ایک سوئچ تلاش کریں۔

NO اور NC میں کیا فرق ہے؟

عام طور پر کھلا سوئچ بجلی کو بہنے دیتا ہے جب سوئچ پر کچھ نہیں دبایا جاتا ہے، جب کہ عام طور پر بند سوئچ ایکچیویٹر کو دبانے پر بجلی کو بہنے دیتا ہے۔

کیا 5A مائیکرو سوئچ موٹر کو کنٹرول کر سکتا ہے؟

اگرچہ موٹر کا کرنٹ 5A سے کم ہے، ہو سکتا ہے سوئچ صحیح طریقے سے کام نہ کرے۔ سٹارٹنگ کرنٹ اور انڈکٹو آرسنگ کی شناخت کریں جو سوئچ کی گنجائش سے زیادہ ہو سکتی ہے۔ موٹر کی بوجھ کی گنجائش کی قدر کریں یا ریلے یا رابطہ کار استعمال کریں۔

کیا میں 5A سوئچ کو 16A یا 21A ماڈل سے بدل سکتا ہوں؟

یہ صرف اس صورت میں ہے جب متبادل کا سائز طول و عرض، ایکچیویٹر کی نقل و حرکت، ٹرمینل انتظام، رابطہ انتظام، وولٹیج کی درجہ بندی، اور سرٹیفیکیشن کے لحاظ سے ایک جیسا ہو۔ اپنے آپ میں زیادہ طاقت کی درجہ بندی کافی نہیں ہے۔

مائیکرو سوئچ کب تک چلتا ہے؟

کسی پروڈکٹ کی زندگی کا تعین لوڈ، پیغام کی فریکوئنسی، سیدھ، ماحول اور تنصیب کے معیار سے ہوتا ہے۔ مکینیکل اور برقی زندگی الگ الگ اصطلاحات ہیں۔ اس لیے برقی زندگی کی تصریحات کو اصل بوجھ کے حوالے سے اس کے مطابق عمل کیا جانا چاہیے۔

نتیجہ اخذ کرنے کے لئے،مائیکرو سوئچ 5a 125 250vچھوٹے سائز کے AC کنٹرول اور پوزیشن سینسنگ سسٹم کے لیے ایک قابل عمل آپشن ہے اگر بوجھ اور مکینیکل پیرامیٹرز مناسب ہوں۔ تصریحات کی تصدیق کریں، SPDT کے لیے صحیح ٹرمینلز اور ایکچیویٹر کا انتخاب کریں، اور ریلے یا ہیوی ڈیوٹی سلوشن استعمال کرنے کا سہارا لیں ان آلات کے لیے جن میں اہم انرش کرنٹ ہے یا الیکٹرو مکینیکل ایپلی کیشنز کا مطالبہ کرنا ہے۔
