لائٹ راکر سوئچ: اقسام، وائرنگ، اور خرید گائیڈ

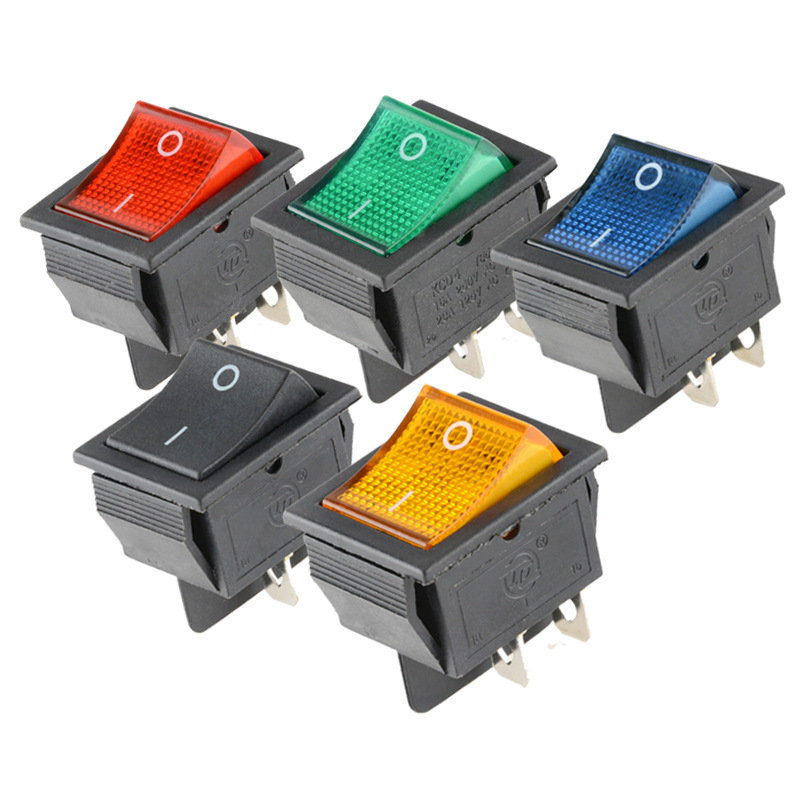

ایک روشن راکر سوئچ ایک قسم کے آن/آف سوئچ کے طور پر کام کرتا ہے جو کہ ایل ای ڈی یا نیون لائٹ کے ساتھ شامل ہوتا ہے، جو اس بات کی نشاندہی کرتا ہے کہ آیا سوئچ آن/آن پوزیشن میں ہے یا آسانی سے نہیں۔ اس کے اشارے کی وجہ سے، راکر سوئچ اندھیرے یا بے ترتیبی کنٹرول پینلز میں بھی واضح طور پر نظر آتا ہے۔ روشن راکر سوئچز نے کاروں، کشتیوں، RVs، بائک، گھریلو آلات، صنعتی مشینیں، الیکٹریکل کنٹرول سسٹم وغیرہ میں بہت سی ایپلی کیشنز میں اپنی افادیت پائی ہے۔

کم وولٹیج سرکٹس اور ہائی وولٹیج دونوں شعبوں میں روشن راکر سوئچز کا استعمال ممکن ہے۔ کسی کو 12V سوئچز کا سامنا کرنا پڑ سکتا ہے جو آٹوموٹو ایپلی کیشنز کے ساتھ ساتھ گھروں اور صنعت میں استعمال کے لیے 120V AC سوئچز میں استعمال ہوتے ہیں۔ مناسب قسم کے انتخاب میں، سسٹم کا وولٹیج، موجودہ درجہ بندی، بوجھ کی قسم، ٹرمینل کا انتظام، سوئچ کا سائز، اور تنصیب کے علاقے کو قائم کرنے کی ضرورت ہے۔

کیا ہے aلائٹ راکر سوئچ?

راکر سوئچ ایک سے بنا ہے۔راکنگ میکانزم جو برقی سرکٹ کو چالو کر سکتا ہے۔ راکر سوئچ کو آن پوزیشن پر دھکیل دیا جاتا ہے، اور پاور سپلائی چلنے والے آلات سے جڑ جاتی ہے۔ مزید برآں، سوئچ میں بلٹ ان ایل ای ڈی یا نیین ہے جو اس بات کی نشاندہی کرتا ہے کہ پاور آن ہو رہی ہے۔

ڈیوائس کے ڈیزائن اور سیٹ اپ کے لحاظ سے سوئچ اشارہ کر سکتا ہے کہ آیا اسے پاور مل رہی ہے، آن ہے یا کوئی اور سرکٹ چل رہا ہے۔ قسم کے لحاظ سے سوئچ کو جوڑنے کے کئی مختلف طریقے ہیں۔ تاہم، تنصیب شروع کرنے سے پہلے مینوفیکچرر سے وائرنگ کی ہدایات اور مارکر سے مشورہ کرنا یقینی بنائیں۔

لائٹ راکر سوئچز کی عام اقسام

دو ٹرمینل راکر سوئچز

دو ٹرمینل سوئچ کو سادہ آن اور آف موڈ میں کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ عام طور پر، اس قسم کا سوئچنگ ڈیوائس لوڈ اور برقی سپلائی سرکٹس دونوں کے ساتھ جڑتا ہے اور توانائی کے ساتھ LED کو روشن کر سکتا ہے۔ ایل ای ڈی کی کچھ قسمیں قطبیت سے متاثر ہوتی ہیں، اس لیے کنکشنز کو نیچے بیان کے مطابق کیا جانا چاہیے۔

تھری ٹرمینل راکر سوئچز

تین ٹرمینل ڈیزائنوں کی خصوصیت برقی توانائی کے ان پٹ، سوئچ ایبل سگنلز، اور گراؤنڈ کرنے کے لیے کنکشن سے ہوتی ہے۔ زمینی کنکشن کے لیے علیحدہ ٹرمینل رکھنے کے نتیجے میں، زیر غور اشارے بغیر کسی پریشانی کے کام کر سکتا ہے۔ اس قسم کے ڈیزائن کو اکثر آٹوموبائل اور کشتیوں میں استعمال کیا جاتا ہے۔

چار اور پانچ ٹرمینل راکر سوئچز

4 اور 5 ٹرمینل سوئچز آزاد روشنی، ڈبل پول سوئچنگ یا ایک سے زیادہ آؤٹ پٹ فراہم کر سکتے ہیں۔ وہ زیادہ نفیس کنٹرول ہیڈز کے لیے موزوں ہیں، حالانکہ مناسب وائرنگ سرکٹ کی اندرونی ترتیب پر منحصر ہے۔ لہذا، معیاری ٹرمینل جگہوں کے ذریعے وائرنگ کے عمل کو آسان بنانے کے بجائے جو خاکہ دیا گیا ہے اس پر عمل کرنا چاہیے۔

SPST، SPDT، اور DPDT کنفیگریشنز

SPST سوئچ صرف ایک سنگل سرکٹ کو مکمل کرنے اور اسے صرف آن سے آف کرنے کی صلاحیت رکھتا ہے۔ SPDT سوئچ ایک ان پٹ کو آن کرتے ہیں اور دو آؤٹ پٹ پر کام کرتے ہیں۔ ڈی پی ڈی ٹی سوئچ دو سرکٹس پر کام کرتے ہیں اور ان پٹ کو منتخب کرنے یا قطبیت کو ریورس کرنے کے قابل ہوتے ہیں۔ SPST سوئچ سوئچ کی سب سے عام شکل ہے جو عام ایپلی کیشنز کے لیے استعمال ہوتی ہے، جیسے لیمپ آن کرنا۔

کیا ہے aلائٹ راکر سوئچ12V کے لیے استعمال کیا جاتا ہے؟

الیومینیشن کے ساتھ 12 وولٹ کا راکر سوئچ 12 وولٹ ڈائریکٹ کرنٹ (DC) سپلائی کے ساتھ برقی سرکٹس میں استعمال کے لیے ڈیزائن کیا گیا ہے۔ عام ایپلی کیشنز میں شامل ہیں:

• آٹوموٹو اور موٹرسائیکل لائٹنگ
• ایل ای ڈی لائٹ بارز اور ورک لائٹس
• کولنگ پنکھے اور واٹر پمپ
• کشتی اور آر وی لوازمات
• ڈیش بورڈ اور کنٹرول پینل کا سامان
• بیٹری سے چلنے والے برقی نظام

12V معیار سوئچ کے لیے اوپری موجودہ حد کا تعین نہیں کرتا ہے۔ مثال کے طور پر یہ کہا جا سکتا ہے کہ ایک سوئچ 20A کے کرنٹ پر 12V پاور پر کام کر سکتا ہے۔ تاہم، شروع کرنے کے دوران، کچھ مشینیں جیسے موٹرز اور پمپ زیادہ کرنٹ کھینچ سکتے ہیں۔ اس مقصد کے لیے، تیز دھاروں یا آنے والے بوجھ کو کنٹرول کرنے کے لیے مناسب ریلے کا استعمال کیا جانا چاہیے۔

صحیح روشنی والے راکر سوئچ کا انتخاب کیسے کریں۔

وولٹیج اور کرنٹ ریٹنگ چیک کریں۔

ایک سوئچ کا انتخاب کریں جو سرکٹ کے وولٹیج اور کرنٹ کے ساتھ صحیح طریقے سے کام کرے۔ مثال کے طور پر، 12V DC کی درجہ بندی والا سوئچ 120V یا 230V AC کے وولٹیج والے سرکٹ کے لیے استعمال نہیں کیا جانا چاہیے۔ عام آپریٹنگ کرنٹ کے علاوہ، کسی کو لوڈ کے شروع ہونے یا انرش کرنٹ پر بھی غور کرنا چاہیے۔

لوڈ کی قسم پر غور کریں۔

الیکٹرک موٹرز، پمپ، حرارتی آلات، لائٹ بلب، اور ایل ای ڈی ڈرائیور سوئچ پر مختلف بوجھ ڈالتے ہیں۔ وہ ریٹنگز جو صرف مزاحمتی بوجھ پر غور کرتی ہیں انڈکٹیو بوجھ جیسے الیکٹرک موٹرز پر لاگو نہیں ہوسکتی ہیں۔ سوئچز کا انتخاب اس بوجھ کے مطابق کیا جانا چاہیے جو انہیں سنبھالنا ہے۔

بڑھتے ہوئے طول و عرض کی تصدیق کریں۔

آرڈر کرنے سے پہلے، پینل کٹ آؤٹ کی پیمائش کے ساتھ ساتھ پینل کی موٹائی، ہولڈنگ ٹیب کی پوزیشن، اور پینل کے پیچھے سے کلیئرنس کو چیک کرنا یقینی بنائیں۔ ایک سوئچ سامنے والے کٹ آؤٹ میں داخل ہو سکتا ہے لیکن پھر بھی دوسرے حصوں اور وائرنگ سے ٹکرا سکتا ہے۔

اشارے کی تفصیلات کا جائزہ لیں۔

ایل ای ڈی اشارے کی بجلی کی کھپت بہت کم ہے، لہذا وہ عام طور پر 12V سسٹمز میں استعمال ہوتے ہیں۔ اس بات کو یقینی بنائیں کہ ایل ای ڈی ایک اندرونی ریزسٹر پر مشتمل ہے اور اس بات کی تصدیق کریں کہ آیا اس میں قطبیت ہے۔ مختلف وولٹیج کے ساتھ سوئچ کا استعمال اشارے کے غلط سمت میں جانے کا سبب بن سکتا ہے۔

ماحولیاتی تحفظ پر غور کریں۔

ہمیں ایسے سوئچز کا انتخاب کرنا چاہیے جو نمی کے خلاف مزاحمت کرنے اور زنگ کو روکنے کی صلاحیت رکھتے ہوں اگر وہ باہر، گھر کے اندر، سمندری ماحول میں، یا دھول اور کمپن والے ماحول میں استعمال ہونے والے ہوں۔

آپ لائٹ راکر سوئچ کو کیسے تار کرتے ہیں؟

روشنی والے راکر سوئچ کی وائرنگ میں مخصوص سوئچ کی خصوصیات کی نشاندہی کرنا شامل ہے، بشمول اس کے ٹرمینلز کی تعداد اور ترتیب۔ کام شروع کرنے سے پہلے ہمیشہ بجلی کی سپلائی منقطع کر دیں اور ہر ایک ٹرمینل کی درست شناخت کریں۔ بجلی کے مینز سے کنکشن صرف قابل تکنیکی ماہرین کے ذریعہ انجام دیا جانا چاہئے۔

عام تھری ٹرمینل 12V وائرنگ

فیوزڈ مثبت سپلائی -> پاور یا ان پٹ ٹرمینل
سوئچ شدہ آؤٹ پٹ -> بوجھ کا مثبت ٹرمینل
سسٹم منفی -> گراؤنڈ ٹرمینل اور لوڈ منفی

بجلی سوئچ کے آن ہوتے ہی لوڈ پر دستیاب ہو جائے گی، یہ بتاتا ہے کہ اشارے آن ہو گیا ہے۔ فیوز لنک کو سپلائی کے بالکل ساتھ لگانا چاہیے، یعنی بیٹری۔ فیوز کی قدر بھی تار کی قسم اور سرکٹ کی تفصیلات کے مطابق ہونی چاہیے۔

عام دو ٹرمینل وائرنگ

مثبت فراہمی -> سوئچ ٹرمینل 1
سوئچ ٹرمینل 2 -> مثبت لوڈ کریں۔
منفی لوڈ کریں -> سسٹم منفی

جب ایک سوئچ میں قطبیت کے لیے حساس LED شامل ہو، تو یہ ضروری ہے کہ مثبت اور منفی لیڈز کو درست طریقے سے جوڑیں۔ لیڈز کے الٹ جانے کی صورت میں، LED آن نہیں ہوگی، اس حقیقت کے باوجود کہ سوئچ صحیح طریقے سے کام کرے گا۔

وائرنگ اور سیفٹی کے تحفظات

ایک تار استعمال کریں جو مناسب کرنٹ ریٹنگ کے ساتھ آئے اور اس بات کی ضمانت کے لیے کہ تمام کنکشن محفوظ ہیں انسولیٹڈ ٹرمینلز کے ساتھ ساتھ ہیٹ سکڑنے والی نلیاں کا استعمال کریں۔ تاروں کو تیز کونوں، زیادہ گرمی کے ذرائع، یا ایسی جگہوں کے قریب نہ لگائیں جو حرکت پیدا کر سکتے ہیں۔ گاڑیوں کے لیے، چیک کریں کہ وائرنگ ہارنس بھی کمپن اور کھرچوں کے سامنے تو نہیں ہے۔ میرین وائرنگ کے لیے، اس بات کو یقینی بنائیں کہ کنیکٹرز کے ساتھ ساتھ استعمال شدہ تاریں سنکنرن سے پاک ہوں۔

ایک لائٹ سوئچڈ راکر سرکٹ بریکر، صحیح گراؤنڈ یا فیوز کے متبادل کے طور پر کام نہیں کرتا ہے۔ اگر سوئچ بہت زیادہ گرم ہو جائے، پگھل جائے، رنگ برنگے ہو، چنگاری ہو جائے، یا جلنے والی بو خارج ہو، تو اسے بند کر دینا چاہیے کیونکہ یہ بجلی کی خرابی کا اشارہ ہو سکتا ہے، جیسے زیادہ کرنٹ، ڈھیلا کنکشن، ناقص رابطے، یا تاریں بہت پتلی ہیں جو بوجھ کو سنبھالنے کے لیے نہیں ہیں۔

عاملائٹ راکر سوئچمسائل

اشارے روشن نہیں ہوتا ہے۔

کچھ عام وجوہات میں قطبیت کا الٹ جانا، زمینی کنکشن غائب ہونا، ٹرمینلز کی شناخت میں غلطی، یا مختلف وولٹیج کے لیے ڈیزائن کردہ اشارے کا استعمال کرنا۔ تنصیب کے کام کا درست طریقے سے مینوفیکچرر کے وائرنگ ڈایاگرام سے موازنہ کریں اور تصدیق کریں کہ صحیح ٹرمینلز پر وولٹیج موجود ہے۔

لوڈ کام کرتا ہے لیکن اشارے نہیں کرتا

یہاں تک کہ اگر سوئچ کے رابطے اچھی طرح سے چل رہے ہیں، تو یہ جانچنا بھی اتنا ہی اہم ہے کہ آیا ڈیوائس میں علیحدہ گراؤنڈ یا پاور سپلائی ہے۔ نیز، چیک کریں کہ آیا یونٹ میں روشنی کا ذریعہ ہے جو دوسروں سے الگ کام کرتا ہے۔

سوئچ آف ہونے پر اشارے آن رہتا ہے۔

کچھ سوئچ ماڈل اس طرح کام کرتے ہیں کہ جب بھی ان کے ان پٹ پر پاور موجود ہوتی ہے تو وہ روشن ہوتے ہیں۔ یہ رویہ اس مخصوص ڈیوائس کے لیے عام ہو سکتا ہے۔ سوئچ کو تبدیل کرنے سے پہلے، سوئچ انڈیکیٹر سرکٹ کو چیک کرنا یقینی بنائیں۔

انڈیکیٹر فلکرز یا سوئچ گرم ہو جاتا ہے۔

ڈھیلے کنکشن، وولٹیج میں کمی، کرنٹ کا زیادہ بہاؤ، یا غیر مناسب بوجھ جیسے مسائل جھلملانے اور زیادہ گرمی کا سبب بن سکتے ہیں۔ سرکٹ کو منقطع کرکے اور سوئچ کی درجہ بندی، تار کے سائز، اور ڈیوائس کو کس طرح منسلک اور لوڈ کیا گیا ہے اس کی جانچ پڑتال کی جانی چاہیے۔ اگر ضرورت ہو تو، موٹر، ​​پمپ، یا دوسرے بوجھ کے لیے ریلے کے استعمال کی ضرورت پڑ سکتی ہے جو تیز دھارے کھینچتے ہیں۔

اکثر پوچھے گئے سوالات

کیا روشنی والے راکر سوئچ کے لیے زمینی تار کی ضرورت ہوتی ہے؟

ہمیشہ ایسا نہیں ہوتا۔ دو ٹرمینل قسم کے میٹرز کے معاملے میں، وہ اپنے اشارے کو اندرونی طور پر جوڑتے ہیں، جس کا مطلب ہے کہ علیحدہ گراؤنڈنگ ضروری نہیں ہے۔ تین ٹرمینلز والے ماڈلز کا ہمیشہ اپنا گراؤنڈ پوائنٹ ہونا چاہیے۔ ہمیشہ متعلقہ ٹرمینلز اور مصنوعات کی تفصیلات کی تصدیق کریں۔

کیا 12V لائٹ والا راکر سوئچ ایل ای ڈی لائٹس کو کنٹرول کر سکتا ہے؟

یہ دعویٰ درست ہے کیونکہ سوئچ کی ایک درجہ بندی ہے جو سسٹم کے وولٹیج، درجہ بند آپریٹنگ کرنٹ، اور LED ڈرائیور کے سٹارٹ اپ کرنٹ سے مطابقت رکھتی ہے۔ بڑی ایل ای ڈی بارز یا کئی فکسچر استعمال کرتے وقت ریلے کی ضرورت پڑ سکتی ہے۔

کیا گھریلو بجلی کے ساتھ 12V راکر سوئچ استعمال کیا جا سکتا ہے؟

نہیں، 12V DC کے لیے ریٹیڈ راکر سوئچ کو 120V یا 230V AC کے ساتھ استعمال نہیں کیا جا سکتا۔ AC سوئچ کو AC وولٹیج، کرنٹ، بوجھ کی اقسام، اور گھریلو بجلی کے لیے قابل اطلاق حفاظتی معیارات کے لیے درجہ بندی کرنی چاہیے۔

جب میرا ایل ای ڈی راکر سوئچ آف ہوتا ہے تو وہ ہلکے سے کیوں چمکتا ہے؟

گیزمو سے ایک چھوٹا سا رساو یا سرکٹ میں بوجھ مدھم روشنی پیدا کرتا ہے۔ بعض اوقات اس انتظام کے بجائے کوئی مختلف سوئچ یا ریلے یا ڈیوائس کو بوجھ کی طرف بھی استعمال کر سکتا ہے۔

میں راکر سوئچ کی جانچ کیسے کر سکتا ہوں؟

اس کے تسلسل کو جانچنے کے لیے سوئچ کو پاور سورس سے ہٹانا چاہیے اور ملٹی میٹر کو تسلسل کے موڈ پر سیٹ کرنا چاہیے۔ سوئچ کا آپریشن ایسا ہونا چاہیے کہ آپریشن کے دوران اس میں کھلے اور بند دونوں ردعمل ہوں۔ کبھی بھی انرجیائزڈ سرکٹ پر تسلسل کی جانچ نہ کریں۔

مناسب طور پر روشن راکر سوئچ میں وولٹیج، کرنٹ، لوڈ کی قسم، ٹرمینلز، سائز اور فنکشن کی وضاحتیں ہوتی ہیں جو اس کے ماحول سے مطابقت رکھتی ہیں۔ ایک چھوٹی 12V لوازمات کو چالو کرنے کے لیے، ایک SPST سوئچ ایک مناسب انتخاب ہے۔ اگر اس میں موٹریں یا بھاری سامان شامل ہے تو، ریلے کی ضرورت ہوگی، اور دیگر برقی نظاموں میں فیوز اور مناسب تاروں کی بھی ضرورت ہے۔
